1.干法脱硫是一种简单成本相对较低的脱硫方法，一般适用于沼气体积小、硫化氢浓度低的沼气脱硫。干法脱除沼气中硫化氢（H2S）设备的基本原理是通过O2将H2S氧化成硫或硫氧化物的方法，也可称为干法氧化法。干法工艺设备由在容器中放置填料组成，填料层包括活性炭、氧化铁等。气体从一端以低流速通过容器中的填料层。硫化氢（H2S）被氧化成硫或硫氧化物后，仍保留在填料层中。净化后，气体从容器的另一端排出。

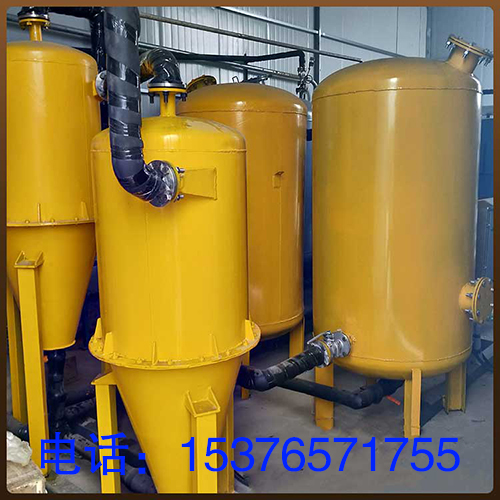

干式脱硫主要包括主体钢结构、脱硫剂填料、观察窗、压力表、温度计等部件。脱硫塔通常设计为一用一备，一用一更新。含有硫化氢（H2S）的沼气进入脱硫塔底部。在通过脱硫填料层到达顶部的过程中，H2S和脱硫剂发生以下化学反应：
较好步：Fe2O3·H2O 3 H2S=Fe2S3 4 H2O（脱硫）
步骤2:Fe2S3 3/2 O2 3 H2O=Fe2O3·H2O 2 H2O 3 S（更新）
2.含硫化氢的沼气首先在底部入口与具有相对高负荷的脱硫剂反应。反应器上部为低负荷脱硫剂层。通过设计良好的沼气空速和线速度，干法脱硫可以达到良好的精细脱硫效果。
沼气进入干法脱硫塔前，应设置冷凝罐或沼气颗粒过滤器。该装置可消除沼气中的颗粒杂质，使沼气在进入脱硫前含有*湿度。
当观察到脱硫剂变色或系统压力损失过大时，应交替使用另一种脱硫剂。当前脱硫塔将在沼气排放后进行自然通风，以更新脱硫剂。当更新效果差时，废脱硫剂应从塔底排出，并在从塔底排出废填料的同时向反应器中加入相同体积的新鲜脱硫填料。
将*量的空气引入含硫化氢的沼气中，混合气体通过EnvironT生物脱硫塔去除硫化氢。反应器内部安装了特殊的塑料填料，为脱硫细菌的繁殖提供了足够的空间。营养液的循环使填料保持湿润，并补充脱硫细菌生长和繁殖所需的营养。专用细菌（如硫杆菌或硫杆菌3.借助营养液在填料中繁殖。在这种情况下，它们从混合沼气中吸收硫化氢，并将其转化为元素硫，然后将元素硫转化为稀，
化学反应式为：H2S 2O2=H2SO42
H2S O2=2S 2H2OS H2O 1.5O2=H2SO4
4.生成的稀在营养液和自来水的缓冲中和下一起排放到系统中，
这一过程本身重复。
1反应塔5营养液供应9换热器13营养液液位控制器
2填料6稀释水10气体分析仪14空气流量计
具体情况联系详谈
